三相電力參數測量儀(多功能電力儀表)

一、概述

三相電力參數測量儀(多功能電力儀表)是一種簡單可靠的測控裝置，具有數據采集和控制功能?？蓮V泛應用于電力系統、智能樓宇、監控系統、低壓配電等自動化領域。

三相電力參數測量儀(多功能電力儀表)適用于低壓和高壓系統。

提供全方位的測量功能，如相電壓、線電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度等電參數，可以充分滿足低壓或者高壓三相電力網絡中電氣監控的要求。還具有很強的擴展功能，如監視開關狀態的兩路開關量輸入、兩路脈沖輸出、控制開關動作的兩路繼電器報警輸出、兩路4-20mA模擬量變送輸出，以及通過RS485/MODBUS通訊，對儀表進行組網管理。用戶可以方便的通過對繼電器輸出或者模擬量輸出進行編程，實現自動控制。

二、功能介紹

電壓

在測量電壓低于300V（相電壓）/520V（線電壓）的時候可以直接接入而不需要外接PT，否則，必須外接PT。當采用外部PT時，應當注意PT的線性度和精度等級，否則會影響儀表的整體測量精度。

電壓測量通道的過載能力一般為額定測量電壓的1.2倍。用戶在進行設計時應當注意這點，防止內部測量回路出現飽和，造成測量不準確。額定的最大測量量程為999，999V。

電流

通常情況下，都必須采用CT才可以進行電流測量。CT的次級額定輸出需要符合額定電流輸入要求。當采用外部CT時，接線時應當防止開路，否則會在初級勵磁作用下在次級產生較高電壓，造成人員傷亡或設備損壞。

電流測量通道的過載能力一般為額定測量電流的1.2倍。用戶在進行設計時應當注意這點，防止內部測量回路出現飽和，造成測量不準確。額定的最大測量量程為49，999A。

有功功率

計算三相有功功率Pa，Pb，Pc以及總和，有符號位。

無功功率

計算三相無功功率Qa，Qb，Qc以及總和，有符號位。

功率因數

可以測量各相功率因數以及總功率因數，測量范圍從-1.000 ～ +1.000

頻率

工作于不同測量模式時，頻率測量的采集通道是不相同的。本儀表是通過A相電壓通道測量頻率。

電度

可以統計相關的功率電度參數，根據功率的方向性，可以分別計算輸入電度、輸出電度以及凈值。

電度采用累加的方式計算，除非用戶強制清零，否則自初次上電開始就開始累加，直至計滿翻轉，重新累加。電度最大值為999，999，999kWh或kVarh。

通過累加有功功率，分別計算出輸入有功電度和輸出有功電度。

通過累加無功功率，分別計算出輸入無功電度和輸出無功電度。

用戶可以通過本地顯示單元，或者通過通訊口在遠程進行電度清零。

脈沖輸出

提供兩個固態繼電器輸出。一個用于KWH(有功電度)；另一個用于KVARH（無功電度）

電能總脈沖=實際脈沖計數值*CT變比值*PT變比值

（實際計數脈沖數值為二次檢測計算值）

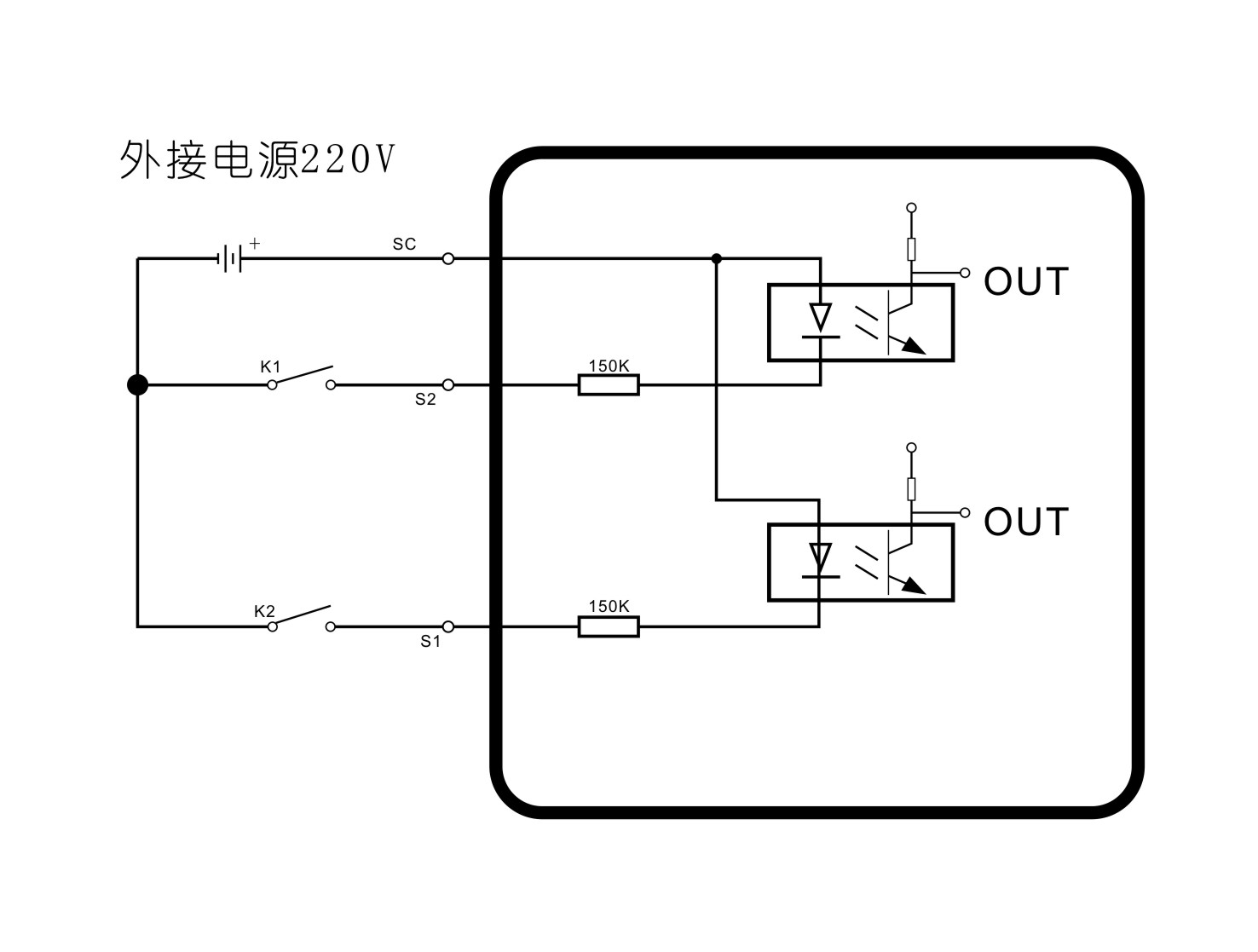

開關量輸

提供兩路的外部有源節點輸入，適用于監測斷路器位置信號、刀閘位置信號等狀態信息。

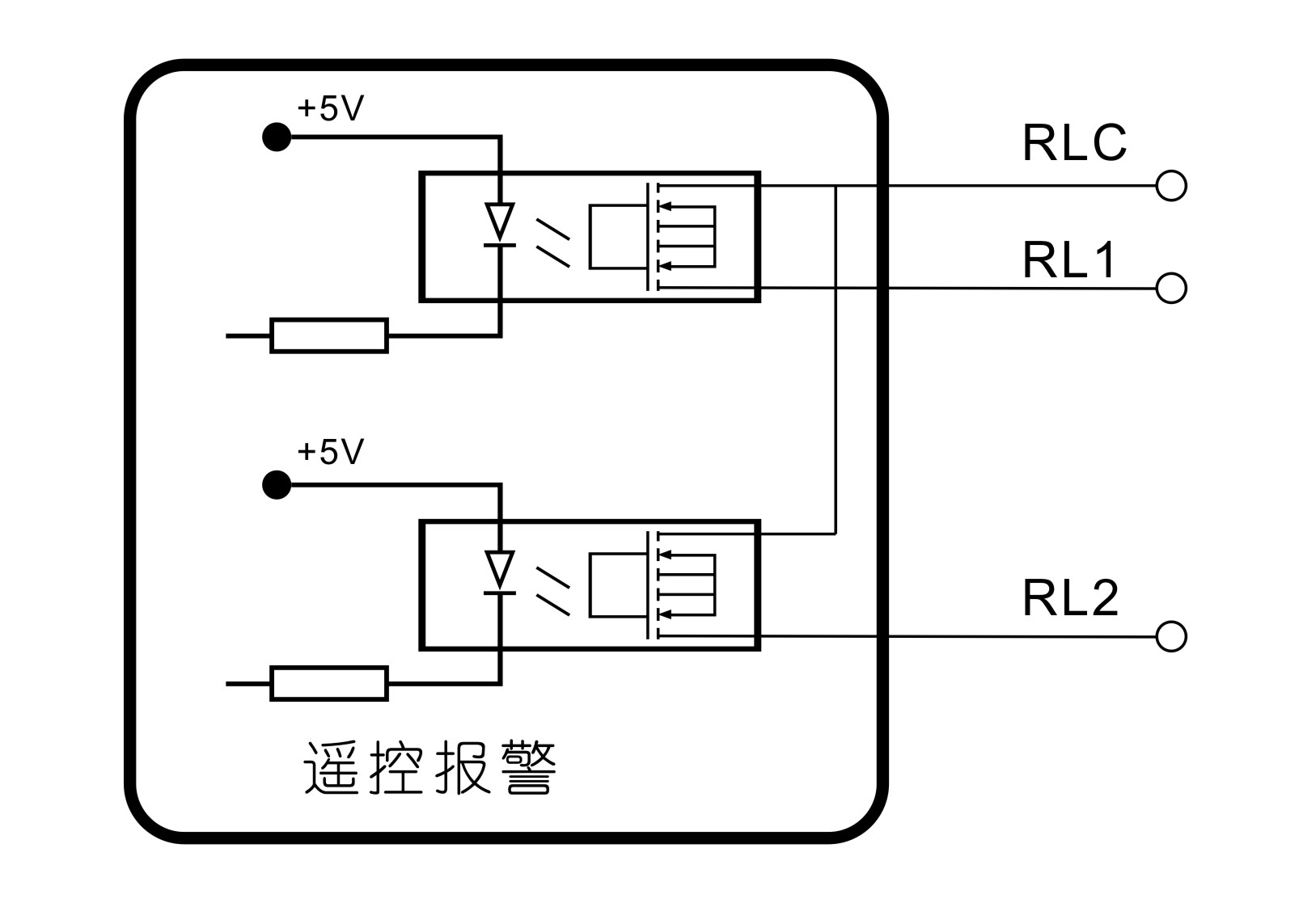

繼電器輸出

提供了兩路繼電器輸出端口。繼電器規格是250Vac/5A，30Vdc/5A。

模擬量輸出

    提供了兩路模擬量輸出端口。模擬量輸出～20mA信號，對應的為二次測值。

通過面板或通訊可以修改參數設置

通訊

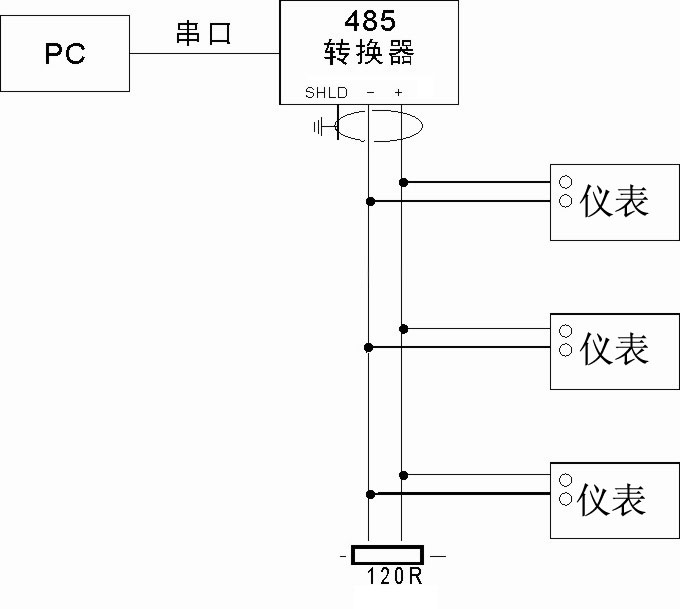

    實際現場中，為了防止信號反射通常會在RS-485網絡末端并聯上一個大約120歐姆的電阻以進行信號匹配，這點值得用戶注意。

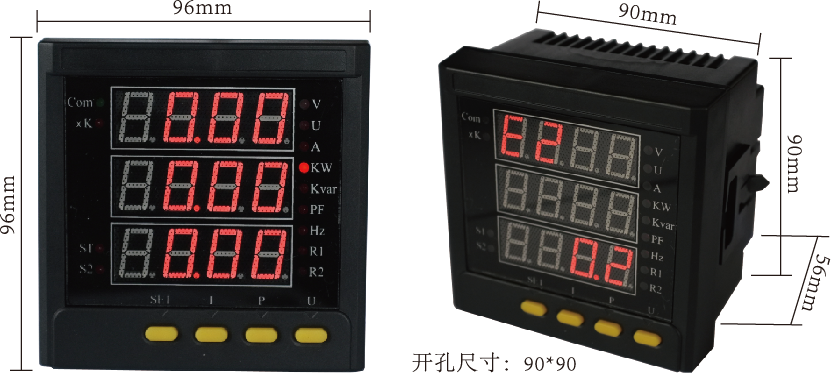

三、外形和安裝開孔尺寸

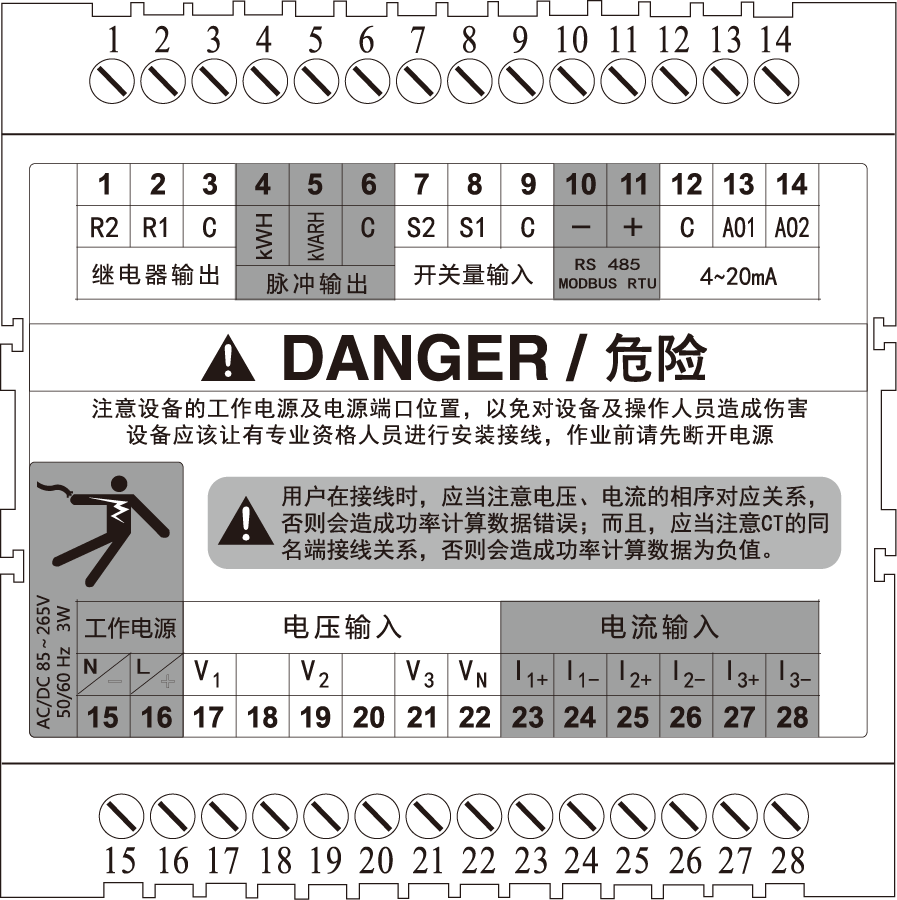

1.2接線端子定義

2.2接線

注 意：

用戶在接線時，應當注意電壓、電流的相序?qū)?yīng)關系，否則會造成功率計算數據錯誤；而且，應當注意CT的同名端接線關系，否則會造成功率計算數據為負值。

    支持多種測量接線模式，以下分別用圖示的方法進行說明。

測量電壓小于300V（相）/520V（線），三相四線系統，無PT，3CT

技術參數

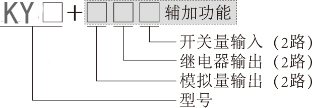

功能選型

注：不需要輔加功能可不選
